Résistances tubulaires formables à froid (types RP et RPT)
Utilisées à la place des colliers chauffants dans le cas où l'on manque de place ou si l'application demande une puissance élevée, ces résistances sont fabriquées droites et nous pouvons les préparer au diamètre ou à la forme dont vous avez besoin.
Longueur du câble : 1000 mm (fils nickel 0.75 mm² isolés téflon avec une tresse métallique de 965 mm de long).

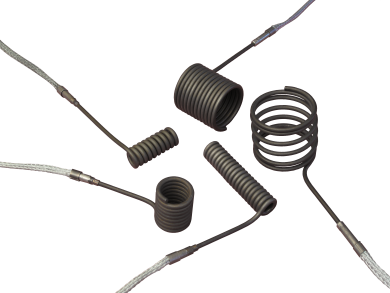

Ces éléments peuvent être fournis droits ou mis en forme. Les modèles RPT comportent un thermocouple J (Fe-Co).
Résistances type RP/RPT Ø 4
Modèles standard
| Type | Article N° | Puissance sous 230V (W) | Longueur chauffante (mm) | Longueur totale (mm) |
|---|---|---|---|---|
| RPT | 129914 | 200 | 250 | 400 |
| RP | 129913 | |||
| RPT | 129900 | 315 | 400 | 550 |
| RP | 129930 | |||
| RPT | 129901 | 400 | 600 | 750 |
| RP | 129931 | |||
| RPT | 129902 | 500 | 800 | 950 |
| RP | 129932 | |||
| RPT | 129903 | 630 | 1000 | 1150 |
| RP | 129933 | |||
| RPT | 129909 | 750 | 1200 | 1350 |
| RP | 129907 | |||
| RPT | 129911 | 1000 | 1500 | 1650 |
| RP | 129908 |
Longueur du bobinage
Longueur du bobinage LBL = f (L.Di) en fonction de la longueur chauffante d’un élément et du diamètre intérieur des spires
Résistances type RP/RPT Ø 3
Modèles standard
| Type | Article N° | Puissance sous 230V (W) | Longueur chauffante (mm) | Longueur totale (mm) |
|---|---|---|---|---|
| RPT | 129000 | 180 | 300 | 400 |
| RP | 129030 | |||
| RPT | 129001 | 250 | 450 | 550 |
| RP | 129031 | |||
| RPT | 129002 | 315 | 550 | 650 |
| RP | 129032 | |||
| RPT | 129003 | 400 | 700 | 800 |
| RP | 129033 |
Longueur du bobinage
Longueur du bobinage LBL = f (L.Di) en fonction de la longueur chauffante d’un élément et du diamètre intérieur des spires
Résistances type RP/RPT 5.5 x 3.9
Modèles standard
| Type | Article N° | Puissance sous 230V (W) | Longueur chauffante (mm) | Longueur totale (mm) |
|---|---|---|---|---|
| RPT | 126600 | 315 | 300 | 400 |
| RP | 126500 | |||
| RPT | 126601 | 500 | 450 | 550 |
| RP | 126501 | |||
| RPT | 126602 | 800 | 700 | 800 |
| RP | 126502 | |||
| RPT | 126603 | 1000 | 900 | 1000 |
| RP | 126503 | |||
| RPT | 126604 | 1500 | 1350 | 1450 |
| RP | 126504 | |||
| RPT | 126605 | 2000 | 1800 | 1900 |
| RP | 126505 |
Résistances type RP/RPT 3.2 x 3.2
Modèles standard
| Type | Article N° | Puissance sous 230V (W) | Longueur chauffante (mm) | Longueur totale (mm) |
|---|---|---|---|---|
| RPT | 129123 | 180 | 300 | 400 |
| RP | 129128 | |||
| RPT | 129124 | 250 | 450 | 550 |
| RP | 129129 | |||
| RPT | 129125 | 315 | 550 | 650 |
| RP | 129130 | |||
| RPT | 129126 | 400 | 700 | 800 |
| RP | 129131 |
Résistances type RP/RPT 2.2 x 4.3
Modèles standard
| Type | Article N° | Puissance sous 230V (W) | Longueur chauffante (mm) | Longueur totale (mm) |
|---|---|---|---|---|
| RPT | 124230 | 180 | 300 | 400 |
| RP | 124210 | |||
| RPT | 124231 | 250 | 450 | 550 |
| RP | 124211 | |||
| RPT | 124232 | 315 | 550 | 650 |
| RP | 124212 | |||
| RPT | 124233 | 400 | 700 | 800 |
| RP | 124213 | |||
| RPT | 124234 | 500 | 800 | 900 |
| RP | 124214 | |||
| RPT | 124235 | 630 | 1000 | 1100 |
| RP | 124215 | |||
| RPT | 124236 | 750 | 1200 | 1300 |
| RP | 124216 |
Résistances type RP 1.8 x 3.2
Les résistances tubulaires type RP 1.8 ne peuvent être fournies avec thermocouple.
Modèles standard
| Type | Article N° | Puissance sous 230V (W) | Longueur chauffante (mm) | Longueur totale (mm) |
|---|---|---|---|---|
| RP | 129170 | 180 | 300 | 400 |
| RP | 129171 | 250 | 450 | 550 |
| RP | 129172 | 315 | 550 | 650 |
| RP | 129173 | 400 | 700 | 800 |
