Machines pour incrustation

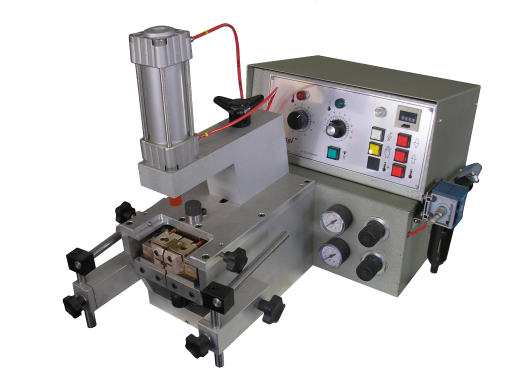

Machine pour insertion à chaud (MIC 28)
Cette machine essentiellement étudiée pour l’insertion de charnières sur des lunettes en matière plastique permet éventuellement l’incrustation à chaud de tous inserts métalliques de faibles dimensions et de formes appropriées dans tous les thermoplastiques. Son fonctionnement est basé sur le principe de l’échauffement rapide de l’insert par effet Joule, suivi d’un temps de refroidissement de cet insert maintenu en bonne position.
Caractéristiques techniques
| Fonctionnement | Pneumatique 6 à 8 bars |
| Cycle | Automatique – départ par bouton poussoir |
| Pression de serrage | Réglable |
| Pression d’insertion | Réglable |
| Echauffement de l’insert | Réglable |
| Refroidissement | Par jet d’air pendant un temps réglable de 0 à 10 sec. |
| Profondeur d’insertion | Sur butée micrométrique réglable |
| Positionnement de la lunette | Par butées réglables |
| Positionnement de la charnière | Sur électrode à écartement variable par réglage micrométrique (possibilité d’utiliser une seule électrode pour la majorité des modèles courants de charnières) |
| Durée du cycle | Doit normalement se situer aux environs de 6 secondes (échauffement 3 sec. + refroidissement 3 sec), cette durée variant en fonction des réglages. |
| Encombrement (H x L x P en mm) | 430 x 390 x 610 |
| Poids | 27 kgs |
Cette machine peut être livrée sur table.

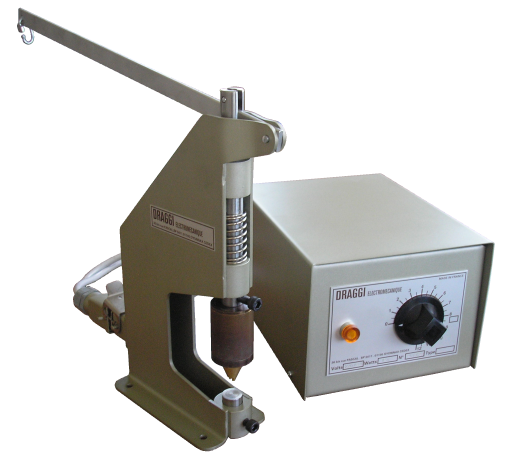

Presse à sertir
Cet appareil permet la pose par enfoncement d'accessoires métalliques sur les objets en matière plastique : tiges et pinces sur barrettes à cheveux, coulants de boucles de ceintures, clous Parker, enjoliveurs sur les lunettes …
Caractéristiques techniques
| Presse | En tôle d’acier soudée, levier simple rapport 7. Se monte sur une table ou un établi, commandée au pied par câble et pédale. |
| Corps de chauffe | 24V 120W, taraudage M6 pour recevoir le poinçon |
| Appareil de réglage | Transformateur de sécurité 160VA, réglé par doseur d’énergie |
| Alimentation | Mono 220V |
